花鍵聯接

定義：

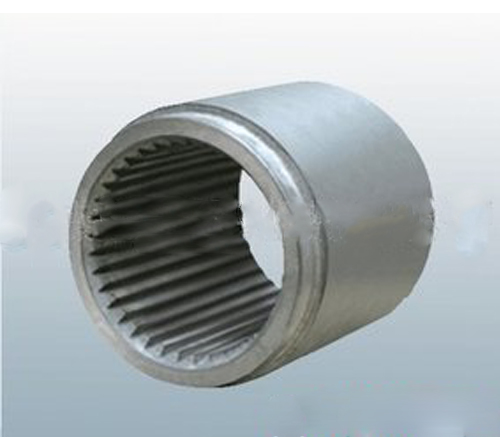

花鍵聯接由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表面上的花鍵為外花鍵。顯然，花鍵聯接是平鍵聯接在數目上的發展。

使用特點：

由于結構形式和制造工藝的不同，與平鍵聯接比較，花鍵聯接在強度、工藝和使用方面有下列特點：

因為在軸上與轂孔上直接而均勻地制出較多的齒與槽，故聯接受力較為均勻；

因槽較淺，齒根處應力集中較小，軸與轂的強度削弱較少；

齒數較多，總接觸面積較大，因而可承受較大的載荷；

軸上零件與軸的對中性好，這對高速及精密機器很重要；

導向性好，這對動聯接很重要；

可用磨削的方法提高加工精度及聯接質量；

制造工藝較復雜，有時需要專門設備，成本較高。

適用場合：

定心精度要求高、傳遞轉矩大或經?；频穆?lián)接。

大連齒輪的分類：

花鍵聯接按齒形的不同，可分為矩形花鍵和漸開線花鍵兩類，這兩類花鍵均已標準化。

矩形花鍵

按齒高的不同，矩形花鍵的齒形尺寸在標準中規定兩個系列，即輕系列和中系列。輕系列的承載能力較低，多用于靜聯接或輕載聯接；中系列用于中等載荷。

矩形花鍵的定心方式為小徑定心，即外花鍵和內花鍵的小徑為配合面。其特點是定心精度高，定心的穩定性好，能用磨削的方法消除熱處理引起的變形。矩形花鍵聯接是應用最為廣泛的花鍵聯接。 應用廣泛。如航空發動機、汽車、燃?xì)廨啓C(jī)、機床、工程機械、拖拉機、農業機械及一般機械傳動裝置等等。

漸開線花鍵

漸開線花鍵的齒廓為漸開線，分度圓壓力角α有30°及45°兩種。齒頂高分別為0.5m和0.4m（m為模數）。漸開線花鍵可以用制造齒輪的方法來加工，工藝性較好，易獲得較高的制造精度和互換性。

漸開線花鍵的定心方式為齒形定心。受載時齒上有徑向力，能起自動定心作用，有利于各齒受力均勻，強度高，壽命長。用于載荷較大，定心精度要求較高以及尺寸較大的聯接，如航空發動機、燃?xì)廨啓C(jī)、汽車等。壓力角45°的花鍵多用于輕載、小直徑和薄型零件的聯接。
